Четырехуровневая архитектура системы домашней автоматизации с повышенной отказоустойчивостью

Уровень L4 ‒ сервер интеграции - универсальный хаб с беспроводными интерфейсами (Zigbee, Z-Wave, Lora) для дополнительных устройств управления, удаленного и голосового управления: Sprut.hub, Home Assistant, Яндекс станция с голосовым помошником и локальным (безоблачным) режимом распознавания речи.

Уровень L3 ‒ контроллер управления Wirenboard с сетевым интерфейсом, проводным интерфейсом RS-485 (протокол Modbus RTU с проприетарным расширением - "Быстрый Modbus");

Уровень L2 ‒ исполнительные и управляющие модули: реле, диммеры (Wirenboard) с дискретными входами управления; датчики движения, присутствия и открытия; термостаты; настенные клавиши управления в помещениях.

Эти модули могут работать независимо друг от друга, без центрального контроллера и независимо от универсального хаба верхнего уровня интеграции. В автономном режиме исполнительные модули способны поддерживать основной функционал комфортного управления по базовым правилам, которые хранятся во всех многоканальных реле и диммерах, обеспечивая децентрализованную и отказоустойчивую работу.

Уровень L1 ‒ электромеханические устройства, настенные и модульные выключатели, рубильники (для ручного управления в аварийном режиме), контакторы, автоматические выключатели, УЗО, ДИФ в электрощите.

Управление освещением с помощью проводных настенных выключателей

Кнопочный выключатель без фиксации «звонкового» типа – самое простое, доступное и долговечное устройство управления с одним фиксированным положением клавиши, которая под действием пружины после отпускания возвращается в исходное положение и размыкает электрический контакт.

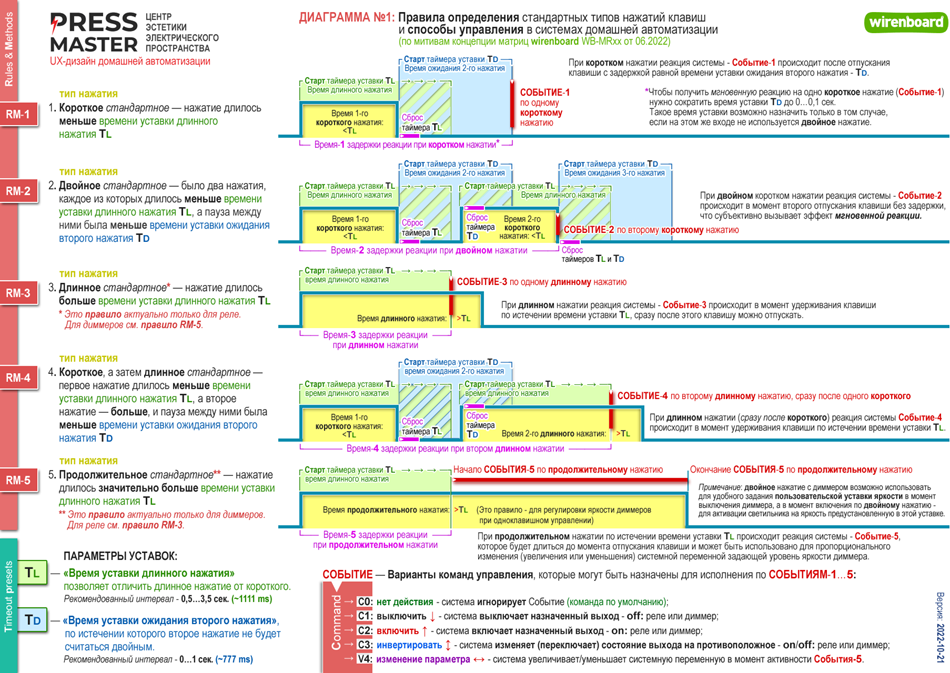

Разные способы нажатия на кнопочный выключатель позволяют увеличить количество команд от одной клавиши, если система домашней автоматизации умеет их отличать. Предоставляя таким образом одной клавише возможность управлять большим количеством групп освещения или процессами автоматизации этих групп: управление сценами освещения, запуск таймеров, смена режима работы датчиков движения.

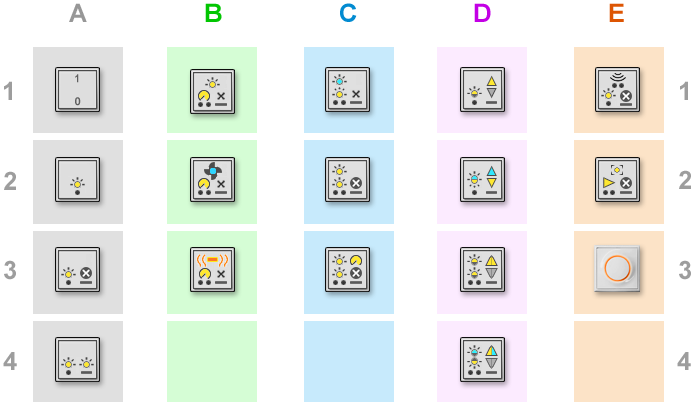

Многофункциональность клавиш позволяет не только сократить их количество в инсталляции для экономии и улучшения эргономики пространства. Распознавание разных типов нажатий переносит на настенные выключатели привычный опыт взаимодействия с интерфейсами гаджетов. Все это позволяет им конкурировать с дорогими, но далеко не всегда удобными и долговечными многокнопочными панелями, и оставаться самыми простыми, надежными и востребованными органами управления в системах домашней автоматизации.

Большинство представленных алгоритмов и строгих правила взаимодействия пользователя с настенными кнопочными выключателями предлагают наиболее востребованные и комфортные способы управления. В них учтены опыт применения и наследование базовых принципов. В результате наиболее простые и ожидаемые команды управления всегда доступны на кнопочных выключателях и с более сложным функционалом. Это дает возможность постепенно привыкать к практике использования новых и более сложных команд, которые «прячутся» за двойными типами нажатий.
